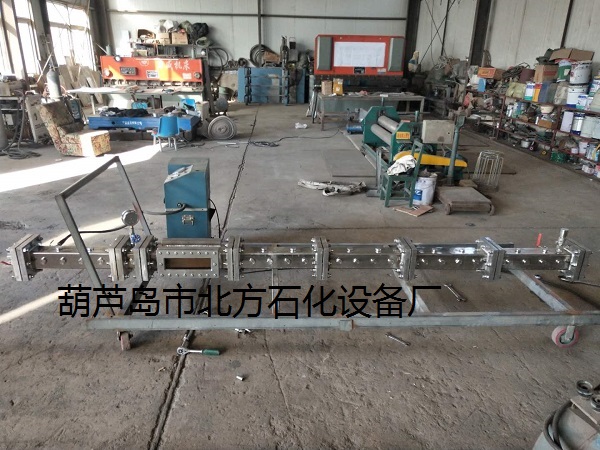

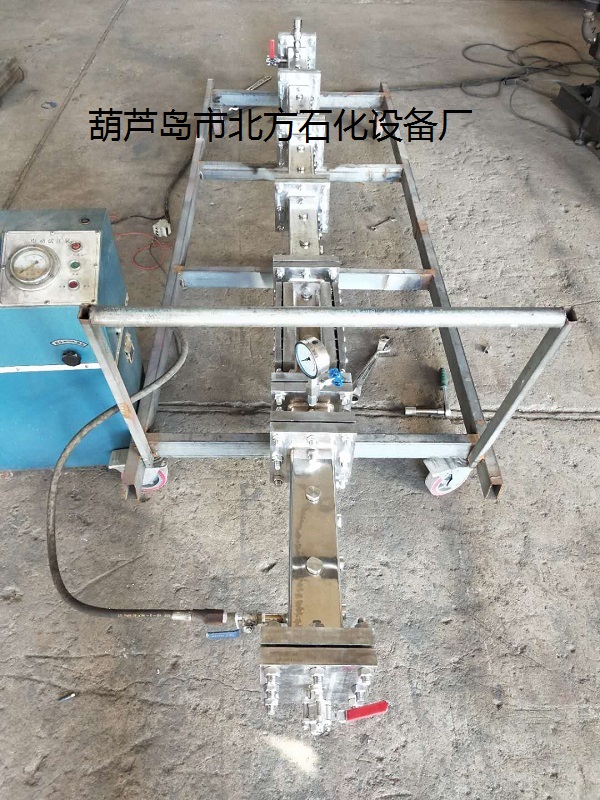

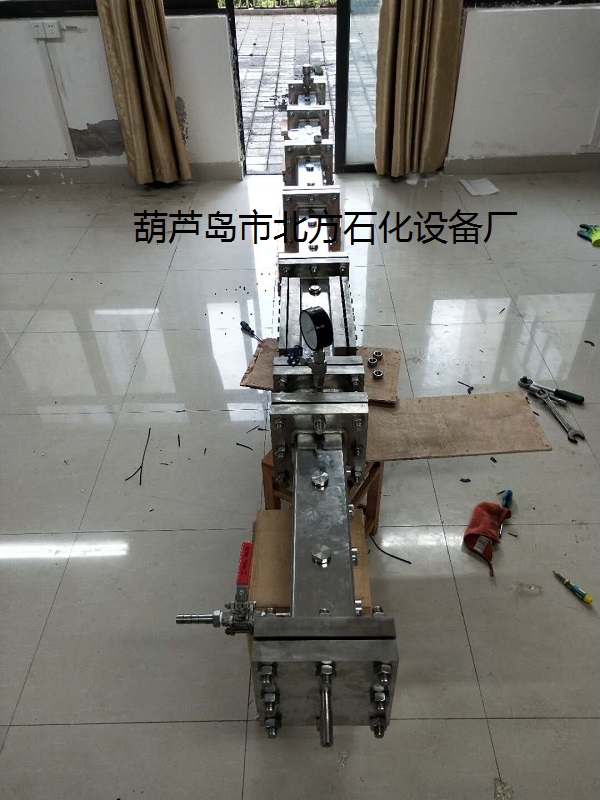

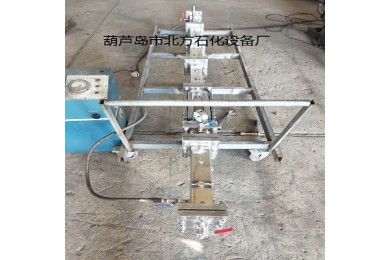

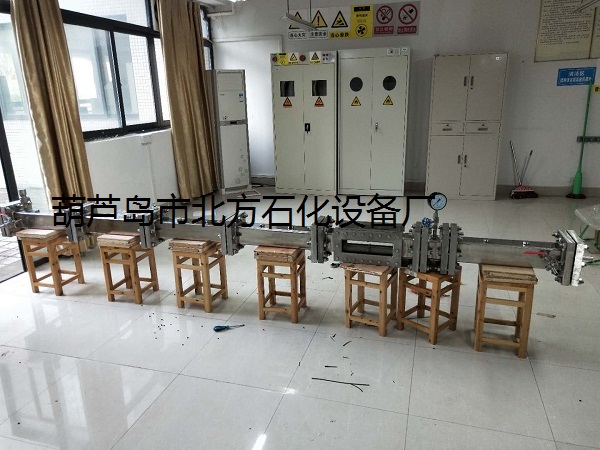

方管式激波管

1、方管式激波管規格：截面100mm×100mm；

總長度分別有4米、5米、6米、8米、12米、15米等；

2、方管式激波管材質：不銹鋼304；

3、氣體驅動壓力極限值：3MPa；

4、氣體沖壓壓力極限值：3MPa；

5、真空度極限值：0.095MPa；

6、方管波管內壁拋光精度：0.2μm；

7、第一段為驅動段，氣體由驅動段前端輸入，并逐漸氣體加壓，氣體不斷沖加壓力到?jīng)_破夾膜后，在激波管內產生沖擊值，沖擊氣體在各段產生的各項數值通過激波管上放置的傳感器傳送到電腦；

8、第二段為測試段，測試段對側中間位置開有玻璃視窗，并放置傳感器；

9、第三段為測試段，放置傳感器和出氣口；

10、第一段與第二段之間加雙模段，有兩次夾膜功能；

11、激波管中安裝10mm×25mm×6mm不銹鋼障礙物，障礙物可拆卸。
