產品描述：

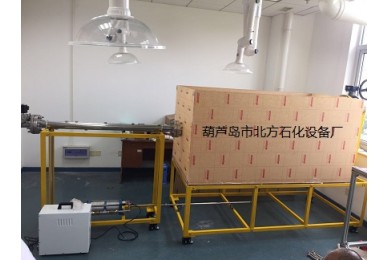

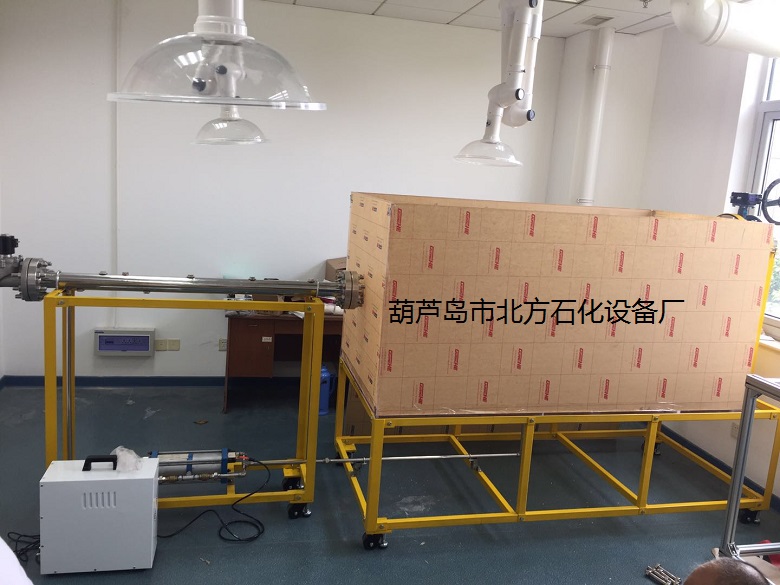

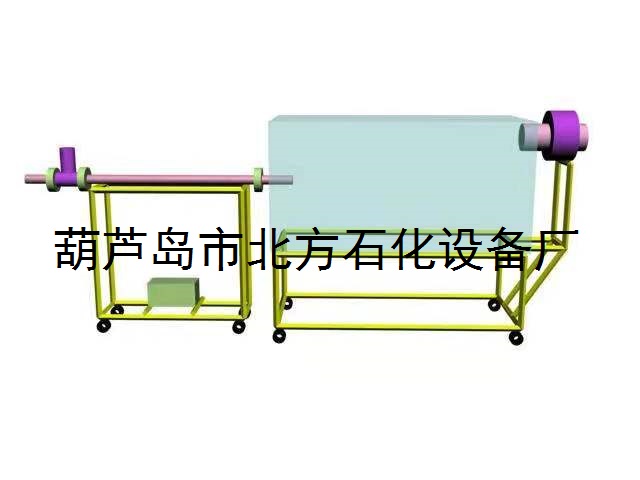

1、規格：激波管長1800mm，直徑φ76mm，風洞2000mm×1000mm×1000mm長方體箱；

2、材質：激波管為S30408不銹鋼，風洞材質為PC板；

3、驅動段長300mm，有高壓氣體進氣口，有壓力表，聯接電磁閥并聯接測試段。測試段長1500mm，有5個氣體沖擊壓力傳感器、測速傳感器聯接電腦采集沖擊壓力數據和曲線圖；

4、驅動段與測試段之間有電磁閥控制壓力氣體，當驅動段充氣量升高達所需要的氣壓后，控制啟動電磁閥瞬時（3/s）開啟后，驅動段高壓氣體瞬時3/s速度沖進測試段形成氣體激波沖入風洞進行撞擊測試；

5、如需要采用夾膜片進行激波測試時，拆下電磁閥，驅動段與測試聯接，在驅動段與測試段之間夾上膜片，當驅動段充氣量升高到一定氣壓時膜片破裂，氣體沖入測試段形成間斷面激波沖進風洞內撞擊測試物品；

6、驅動段氣體壓力5MPa；

7、激波管內表面精密拋光Ra0.2μm（表面光潔度9段─1000目），由于激波管內表面光滑、光潔如鏡，使氣體激波如在大氣真空中測試。
